Nowe możliwości w dokumentacji technicznej w 3.1.1 i 7.1.1!



Kolejne aktualizacje oprogramowania czy usług od lat kreujemy dzięki dokładnie zweryfikowanym i „przepracowanym” sugestiom naszych klientów. Elastyczność naszych programów do projektowania wnętrz i różne możliwe drogi dojścia do tego samego celu – efektownie i sprawnie wykonanego projektu wnętrza – to wyraz naszej filozofii rozwoju oprogramowania. Podobnie było z tą aktualizacją. Jest to kontynuacja bardzo dużych zmian w programach, jakie zaprezentowaliśmy Wam w październiku 2018 r.

Przy przejściu na wersje 3.0 i 7.0 daliśmy projektantom i architektom wnętrz praktycznie nowe narzędzie. Przyzwyczajenie się do innego sposobu renderingu oraz całkiem nowej dokumentacji technicznej dla każdego naszego programu, było sporym wyzwaniem dla naszych klientów i dla nas. Jednak było warto 🙂 Nowe wersje naszych programów do projektowania wnętrz to szybkie i fotorealistyczne wizualizacje, nowoczesne opcje prezentacji projektu oraz profesjonalna, elastyczna i przyjemna w odbiorze dokumentacja techniczna. Jeszcze przed premierą i długo po niej, bardzo uważnie wsłuchiwaliśmy się we wszystkie sugestie od naszych klientów. Dlatego razem z wersjami 3.1 i 7.1 naszych programów ze stycznia tego roku, przekazaliśmy w Wasze ręce szereg drobniejszych poprawek, dzięki którym projektowanie czy aranżacja wnętrz i przygotowanie kompletnej dokumentacji technicznej stało się jeszcze prostsze, bardziej spójne i intuicyjne. Zwłaszcza przy większych projektach.

Przy aktualizacji 3.1.1 i 7.1.1 poszliśmy o architektoniczny krok dalej w dokumentacji technicznej. Mamy dla Was jeszcze 2 konkretne funkcje do kompletu: wdrożenie rysunku zbiorczego oraz zarządzanie symbolami architektonicznymi. Zajęło nam to trochę więcej czasu, z uwagi na bardziej złożone tematy. Dzięki Waszemu wsparciu udało się jednak i tym razem 🙂 Teraz możecie tworzyć rysunki techniczne jeszcze szybciej i tak jak lubicie, a rysunek zbiorczy otwiera Wam drzwi do zrozumienia i prezentacji u większego grona wykonawców i inwestorów. Wasza dokumentacja techniczna może być teraz ciekawsza, czytelniejsza i łatwiejsza w odbiorze dla każdego, no i zapewnić Wam spore oszczędności w papierze 😉

Poniżej opisujemy najważniejsze zmiany, jednak bardzo mocno zachęcamy Was do zapoznania się z podlinkowanym w tym artykule dokumentami. W opisie nowości znajdziecie dokładną charakterystykę nowych funkcji w bardzo praktycznym i przejrzystym ujęciu. Instrukcja obsługi nowej dokumentacji technicznej dla wszystkich naszych programów w wersji 3.1.1 i 7.1.1, to z kolei kopalnia wiedzy na temat wszystkich nowości i zmian w naszej profesjonalnej dokumentacji technicznej.

RYSUNEK ZBIORCZY

Rysunek zbiorczy już od dłuższego czasu powtarzał się w Waszych sugestiach zmian, które trafiały do działu rozwoju od wsparcia technicznego, działu handlowego czy wszystkich gorących dyskusji w social media. Kto by pomyślał, że dokumentacja techniczna może wzbudzić tyle emocji 😉 Dodanie rysunku zbiorczego wymagało od naszych programistów poważnych zmian w kodzie programu, a od działu testów i szkoleń wielu analiz. Z tym większą satysfakcją przekazujemy w Wasze ręce to całkiem nowe narzędzie.

Czym jest rysunek zbiorczy?

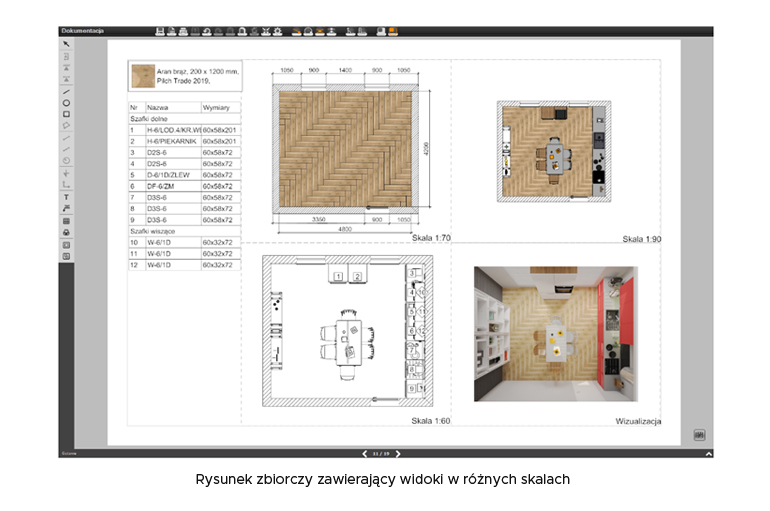

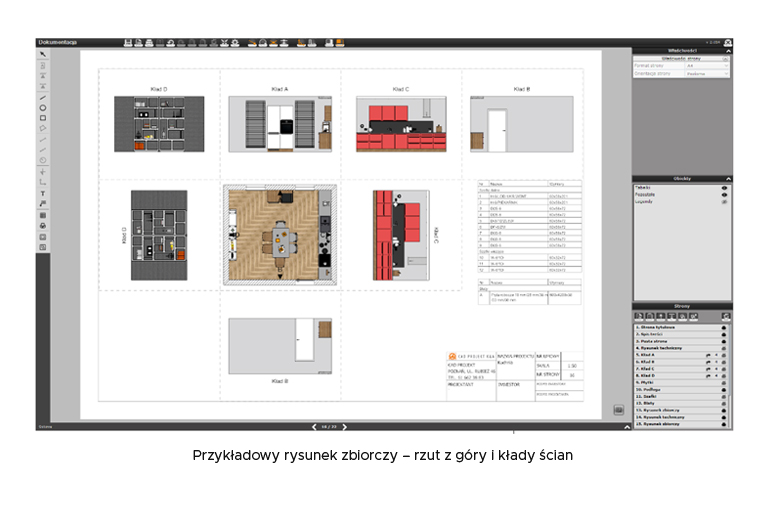

Jest to strona, na której można przedstawić jednocześnie kilka widoków wybranych stron dokumentacji, a także inne elementy (obrazy, tabele, legendy). O utworzeniu rysunku zbiorczego można zdecydować podczas konfiguracji nowej dokumentacji, jak i po jej skończeniu, poprzez opcję „Dodaj nową stronę”. Program pozwala nam na wstawienie szybko i intuicyjnie aż 25 pól w układzie maksymalnie 5 kolumn i 5 wierszy, w których można pokazać wybrane widoki stron lub ich fragmenty.

Jeśli będzie to strona, zawierająca symbole, płytki lub podłogi, wraz z widokiem strony do rysunku zbiorczego zostaną dodane odpowiednie legendy o właściwościach takich, jak na stronach bazowych. W przypadku szafek kuchennych lub blatów na dodawanym widoku, tabele z ich danymi również zostaną dodane automatycznie. Co więcej w trybie edycji kartki można przesuwać widoki w dowolnym kierunku w ramach pola oraz przybliżać je i oddalać. Pola przeznaczone do prezentowania widoków stron można także dowolnie przemieszczać na stronie, a także obracać oraz zmieniać ich rozmiar i kształt.

Zadbaliśmy również o tak praktyczne opcje jak WARSTWY RYSUNKU. Obecnie wyświetlają się one na bieżącej stronie dokumentacji, na liście stron obiektów w prawym menu. Po zaznaczeniu lub dodaniu obiektu warstwa do której należy obiekt, ulegnie automatycznemu zaznaczeniu na liście obiektów. Pozwala to np. szybko ukryć lub usunąć wszystkie obiekty, należące do danej warstwy. Nowa pozycja na liście obiektów „Granice rysunku” umożliwia natomiast ukrywanie linii granicznej, jeśli jej obecność jest niepożądana.

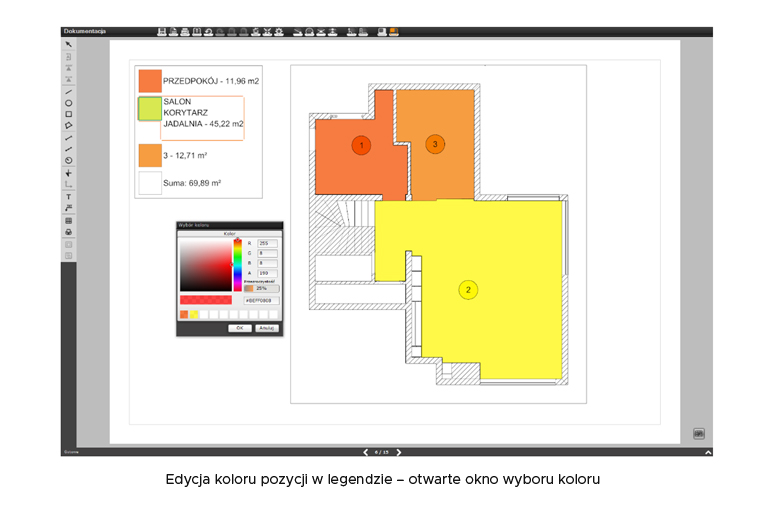

Ostatnio wspominaliście też o potrzebie dostosowania wyglądu LEGENDY do swoich oczekiwań. Dajemy Wam więc możliwość modyfikacji opisów, również tych dłuższych oraz zmiany koloru wypełnienia zaznaczonej powierzchni na dowolny kolor. Jeżeli za bardzo się z tymi kolorami rozkręcicie 😉 zawsze możecie wrócić do ustawień domyślnych.

NOWE ZARZĄDZANIE SYMBOLAMI

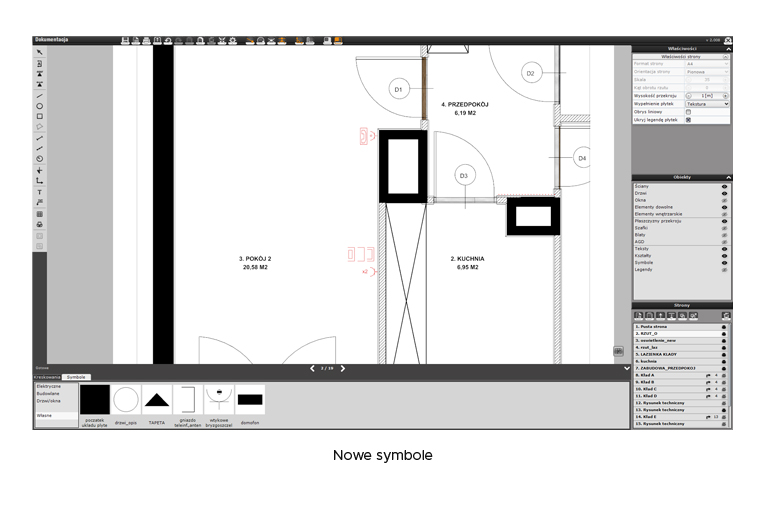

Jeżeli kiedykolwiek brakowało Wam odpowiednich albo jakiś specyficznych symboli w naszej dokumentacji, teraz same i sami możecie stworzyć swój profesjonalny zestaw symboli. Nowością jest podczytywanie w dokumentacji symboli PRZYŁĄCZY wstawionych w środowisku CAD przy użyciu nowej opcji w oknie „Edycja elementów ścian”. Dajemy Wam również totalną swobodę w tworzeniu symboli.

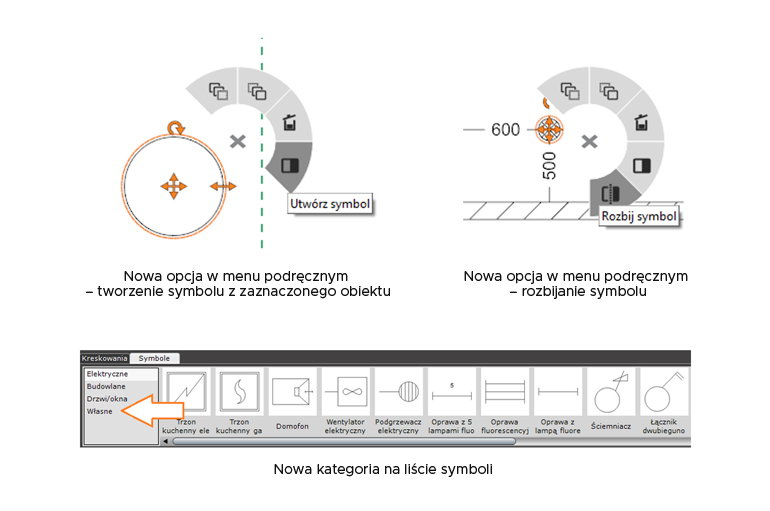

Nowe narzędzie → EDYTOR SYMBOLI pozwala na stworzenie oznaczeń z kształtów wstawionych przy użyciu lewego menu, jak i również z tekstów, odnośników i linii wymiarowych. Innym sposobem tworzenia własnych symboli jest modyfikacja już istniejących, np. poprzez usunięcie niepotrzebnych części, dorysowanie kształtów czy dodanie tekstu. Ułatwia to nowa funkcja „Rozbij symbol”, dostępna w menu podręcznym. Samodzielnie utworzone symbole można usuwać, a także zmieniać nazwy kategorii, do których zostały przypisane. Tak jak do tej pory, podlegają one skalowaniu, a ich opisy w legendzie symboli można dowolnie zmieniać.

Dodatkowo lista symboli elektrycznych, budowlanych oraz okien i drzwi, dostępna w dolnym menu dokumentacji, została poddana wizualnym poprawkom, a skale poszczególnych symboli wyrównaliśmy.

GOTOWA/Y NA ZMIANY?

Jesteśmy dumni z materiałów edukacyjnych, które udało się przygotować razem z tymi nowościami ♥ Dlatego jeszcze raz zachęcamy do kliknięcia w nasze pomarańczowe przyciski po prawej stronie i zapoznanie się z dokumentami, które dla Was przygotowaliśmy 🙂 W strefie projektanta i w naszej historii aktualizacji znajdziecie z kolei bardzo szczegółowy opis wszystkich zmian oraz listę nowych plików w naszym oprogramowaniu.

Jeżeli masz aktualny pakiet serwisowy nowa wersja Twojego programu już na Ciebie czeka w aktualizatorze internetowym. Skontaktuj się ze wsparciem technicznym lub z działem handlowym, jeżeli masz jakiekolwiek wątpliwości. Wszystkie opisywane wyżej zmiany wszyscy projektanci i architekci wnętrz znajdą natomiast w najnowszych wersjach naszych programów CAD Decor PRO 3.1.1, CAD Decor 3.1.1 i CAD Kuchnie 7.1.1.

Sprawdzajcie, aktualizujcie i projektujcie :)! A my jeszcze raz dziękujemy za wszystkie sugestie zmian i zgłoszenia, które do nas trafiają i które pomagają nam stworzyć software do projektowania wnętrz na miarę Waszych potrzeb ♥

Co dokładnie się zmieniło?
Zapoznaj się ze szczegółowym opisem nowości.

Zobacz jak wygląda praca z nowymi funkcjami!
Obejrzyj nasz 6-minutowy film prezentacyjny.

Lubisz wiedzieć więcej?

Sprawdź naszą nową instrukcję dokumentacji technicznej do wersji 3.1.1 i 7.1.1!

Jak to może wyglądać w CAD Decor PRO 3.1.1?
